LED驱动芯片 YL1650 SOP-16 贴片LED芯片 LED驱动控制专用电路1650
LED驱动芯片 YL1650的描述：
YL1650 是一种带键盘扫描电路接口的 LED 驱动控制专用电路。内部集成有 MCU输入输出控制数字接口、数据锁存器、LED 驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于 24 小时长期连续工作的应用场合。
LED驱动芯片 YL1650的特点：
显示模式：8段×4位
段驱动电流不小于 25mA，字驱动电流不小于 150mA.
提供 8 级亮度控制
键盘扫描：7×4bit，支持 4 个组合按键
高速两线式串行接口
内置时钟振荡电路
内置上电复位电路
支持 2.5V－5.5V电源电压
封装形式：DIP16/SOP16
LED驱动芯片 YL1650的应用领域：
LED 显示面板场合
例如微波炉
电磁炉
热水器等家电产品
LED驱动芯片 YL1650的引脚图：
LED驱动芯片 YL1650的极限参数(Ta=25℃)：
| 参数 | 符号 | 额定值 | 单位 |
| 电源电压 | VDD | -0.5~+5.5 | V |
| 逻辑输入电压 | VI1 | -0.5~VDD+0.5 | V |
| LED 段驱动输出电流 | IO1 | 0~30 | mA |
| LED 位驱动输出电流 | IO2 | 0~150 | mA |
| 所有管脚驱动电流总和 | IO | 0~150 | mA |
| 工作环境温度 | Tamb | -40~+105 | ℃ |
| 贮存温度 | Tstg | -55~+125 | ℃ |
| 焊接温度（10秒） | TL | 245 (DIP) | ℃ |
| 260 (SOP) | |||
| ESD静电(HBM) | ±7.5K | V |

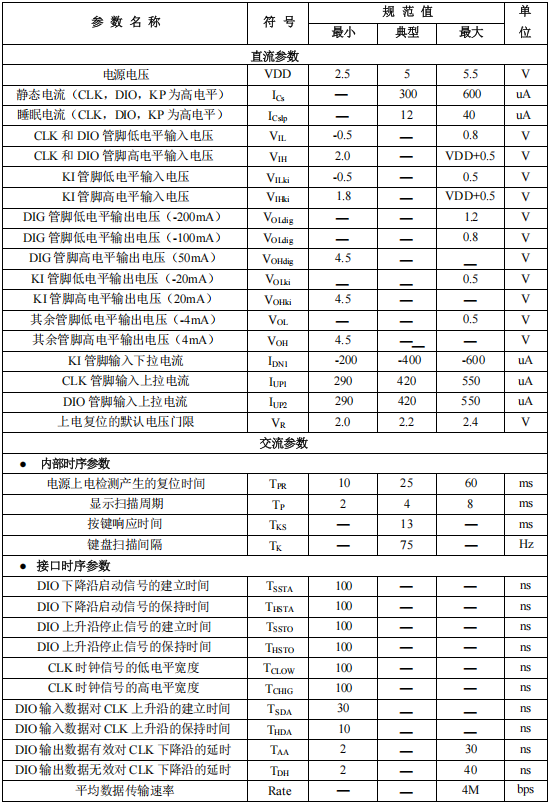

LED驱动芯片 YL1650的电气特性(Ta=-40~+85℃)：
