驱动控制电路 YL1640 SOP-28 LED驱动芯片 1640驱动IC
驱动控制电路 YL1640的描述：
YL1640 是一种 LED（发光二极管显示器）驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、LED 高压驱动等电路。本产品性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。
驱动控制电路 YL1640的特点：
工作电压：2.5~5.5V
采用功率CMOS 工艺
辉度调节电路（占空比 8 级可调）
两线串行接口（CLK，DIN）
振荡方式：内置 RC 振荡（330KHz）
内置上电复位电路
内置自动消隐电路
显示模式（8 段×16 位）,支持共阴数码管输出
封装形式：SOP28、SSOP28
驱动控制电路 YL1640的产品应用：
LED 显示面板场合，例如微波炉，电磁炉，热水器，血压计等。
驱动控制电路 YL1640的引脚图：
驱动控制电路 YL1640的极限值：
（除非有特殊说明，否则 Tamb=25℃, Vss=0V）
| 参数 | 符号 | 额定值 | 单位 |
| 电源电压 | VCC | -0.5~+7.0 | V |
| 逻辑输入电压 | VI1 | -0.5~VDD+0.5 | V |
| LED Seg 驱动输出电流 | IO1 | -50 | mA |
| LED Grid 驱动输出电流 | IO2 | +200 | mA |
| 功率损耗 | PD | 400 | mW |
| 工作温度 | Topt | -40~+85 | ℃ |
| 贮存温度 | Tstg | -65~+150 | ℃ |
| 焊接温度（10秒） | TL | 250 | ℃ |
| ESD静电(HBM) | ≥±7000 | V |

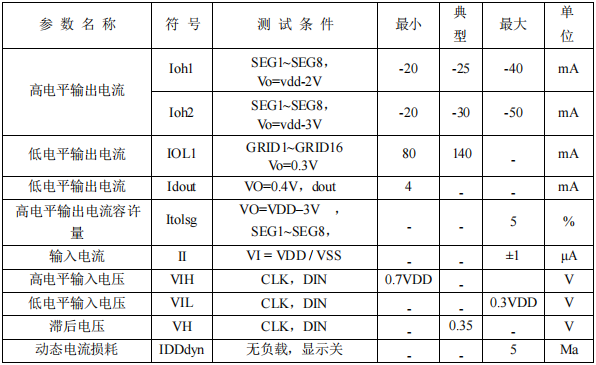

驱动控制电路 YL1640的直流参数：
（Ta=-40~+85℃，VDD=4.5V~5.5V, GND=0V）
驱动控制电路 YL1640的交流参数：
（除非有另有规定，Tamd=-40~+85℃，VDD=4.5~5.5V）
