中低压MOS管 85N03 PDFN3X3-8L 马达用场效应管 国产NMOS管

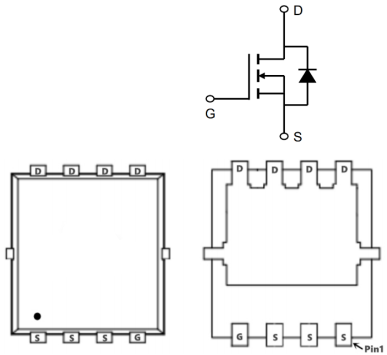

中低压MOS管 85N03的引脚图：
中低压MOS管 85N03的极限值：
(如无特殊说明，TC=25℃)
| 符号 | 参数 | 数值 | 单位 |
| VDS | 漏极-源极电压 | 30 | V |
| VGS | 栅极-源极电压 | ±20 | |
| ID | 漏极电流-连续(TC=25℃) | 85 | A |
| 漏极电流-连续(TC=100℃) | 80 | ||
| IDM | 漏极电流-脉冲 | 600 | |
| EAS | 单脉冲雪崩能量 | 180 | mJ |
| IAS | 雪崩电流 | 54 | A |
| PD | 总耗散功率 TC=25℃ | 66 | W |
| TSTG | 存储温度 | -55~150 | ℃ |
| TJ | 工作结温 | -55~150 | |
| RθJA | 结到环境的热阻 | 85 | ℃/W |
| RθJC | 结到管壳的热阻 | 1.7 |
中低压MOS管 85N03的电特性：
(如无特殊说明，TJ=25℃)
| 符号 | 参数 | MIN值 | TYP值 | MAX值 | 单位 |
| BVDSS | 漏极-源极击穿电压 | 30 | 36 | V | |
| RDS(ON) | 静态漏源导通电阻 VGS=10V,ID=20A | 1.3 | 1.8 | mΩ | |
静态漏源导通电阻 VGS=4.5V,ID=15A | 2 | 2.7 | |||
| VGS(th) | 栅极开启电压 | 1.2 | 1.7 | 2.5 | V |
| IDSS | 零栅压漏极电流 VDS=30V,VGS=0V, | 1 | uA | ||
零栅压漏极电流 VDS=30V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 栅极漏电流 | ±100 | nA | ||
| Qg | 栅极电荷 | 39.1 | nC | ||
| Qgs | 栅源电荷密度 | 6.7 | |||
| Qgd | 栅漏电荷密度 | 5.9 | |||
| Ciss | 输入电容 | 2554 | pF | ||
| Coss | 输出电容 | 924 | |||
| Crss | 反向传输电容 | 73 | |||
| td(on) | 开启延迟时间 | 10 | ns | ||
| tr | 开启上升时间 | 7.3 | |||
| td(off) | 关断延迟时间 | 38.6 | |||
| tf | 开启下降时间 | 16.4 |
